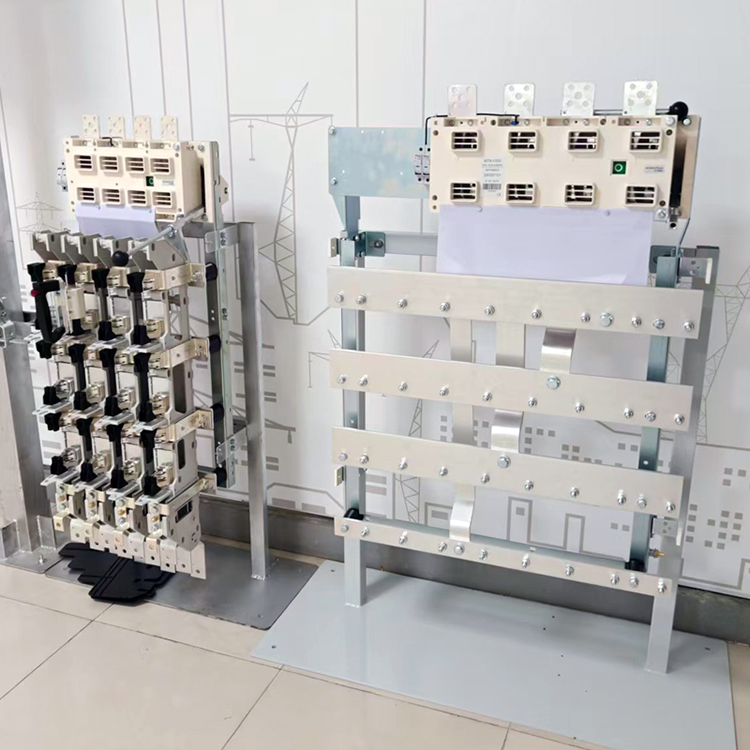

TUR low voltage switchboard

This type of equipment is designed to equip urban switchboards for public distribution.
There are 3 models:

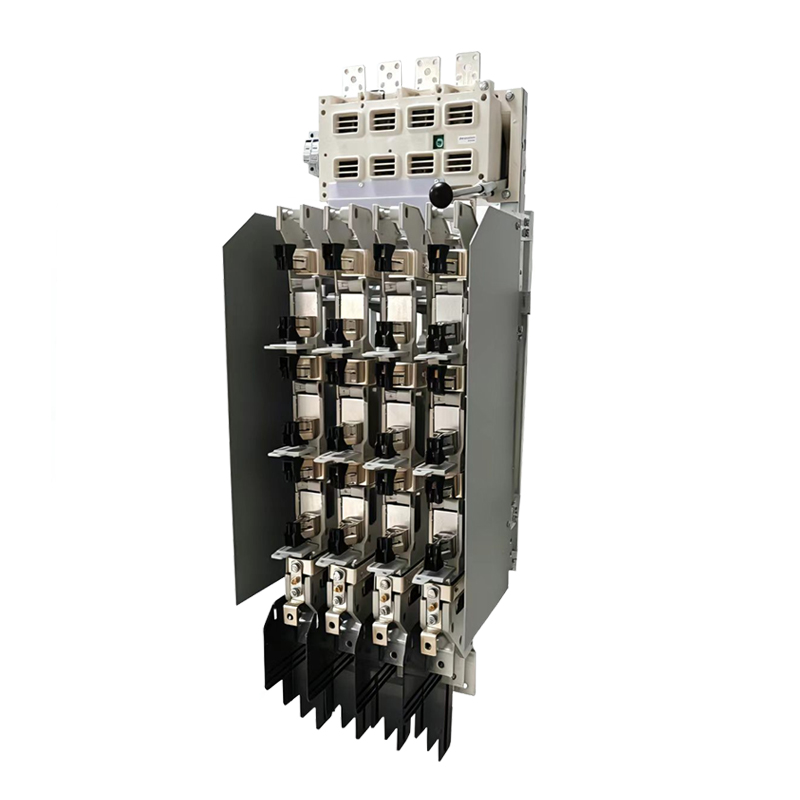

– 800A, 4 feeder blocks max, switch/circuit-breaker cutoff,

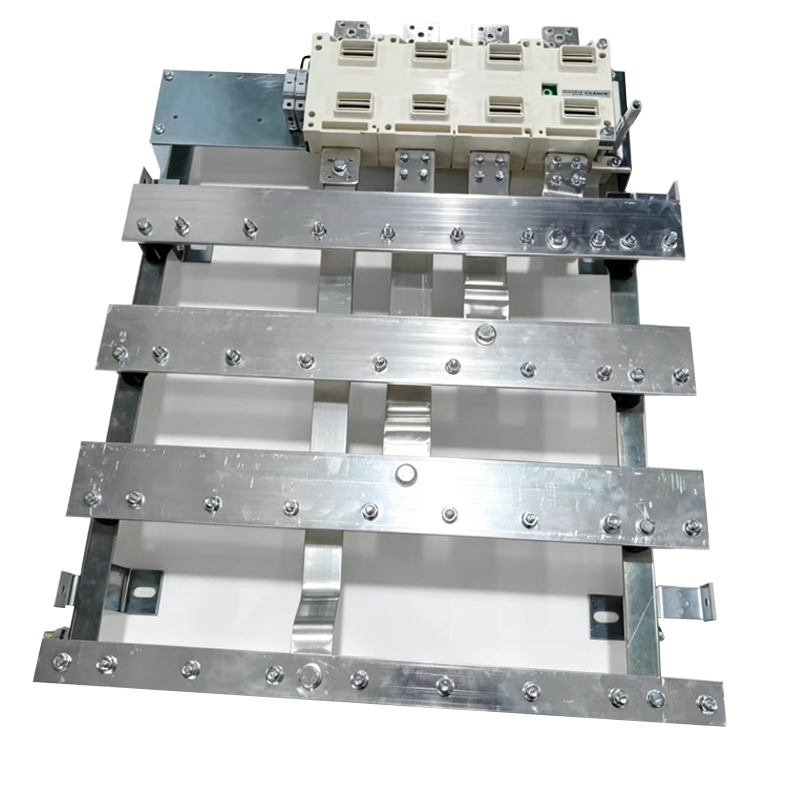

– 1200A, 8 feeder blocks max, switch cutoff,
– 1800A, 8 feeder blocks max, switch cutoff

Description

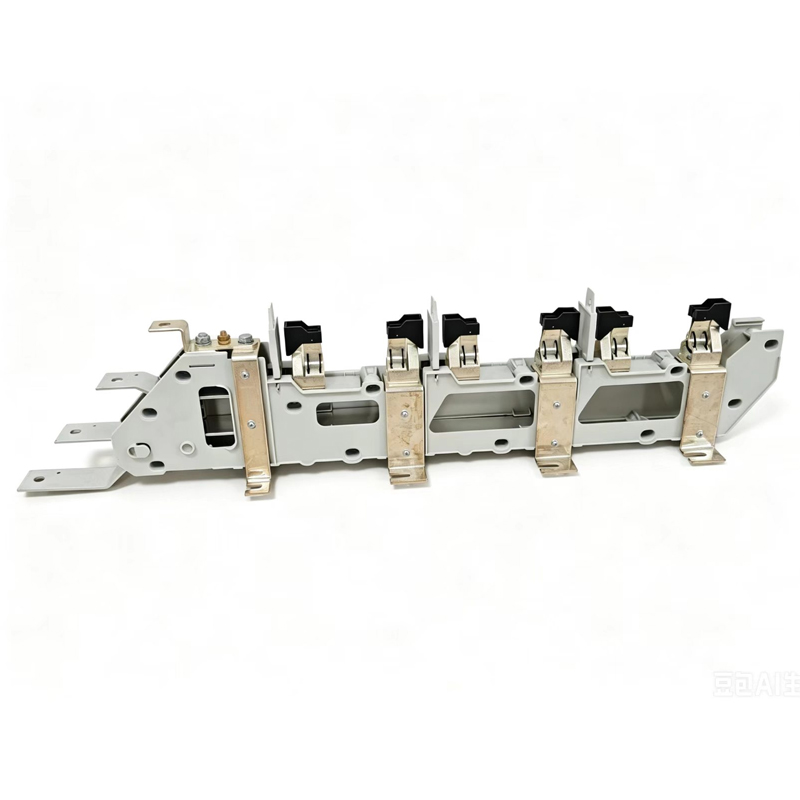

Le tableau est équipé de jeux de barres tétrapolaires permettant de recevoir les blocs de départ.
Un châssis métallique facilite la fixation murale.
Intensité 800A, 1200A, 1800A. Tension nominale 440 V.
Tension d’essai 50 Hz 1 minute 10 kV par rapport à la masse. Tension à l’onde de choc 20 kV.
Le pouvoir de coupure des interrupteurs est égal à leurs intensités nominales sous 440 V Cos 0,9.
Le tableau (sans monobloc) permet l’installation sous tension de départs monoblocs supplémentaires dans la limite de capacité du tableau.
La protection du départ triphasé 400A est assurée par 3 fusibles en 115 mm d’entraxe en taille 2 permettant le raccordement d’un départ de 400A par câble tétrapolaire.

Normes :

Matériel conforme à la spécification HN 63-S-61 destiné à équiper les postes urbains de distribution publique préfabriqués. Correspond aux exigences d’exploitation ainsi qu’aux problèmes de sécurité et de travail sous tension.

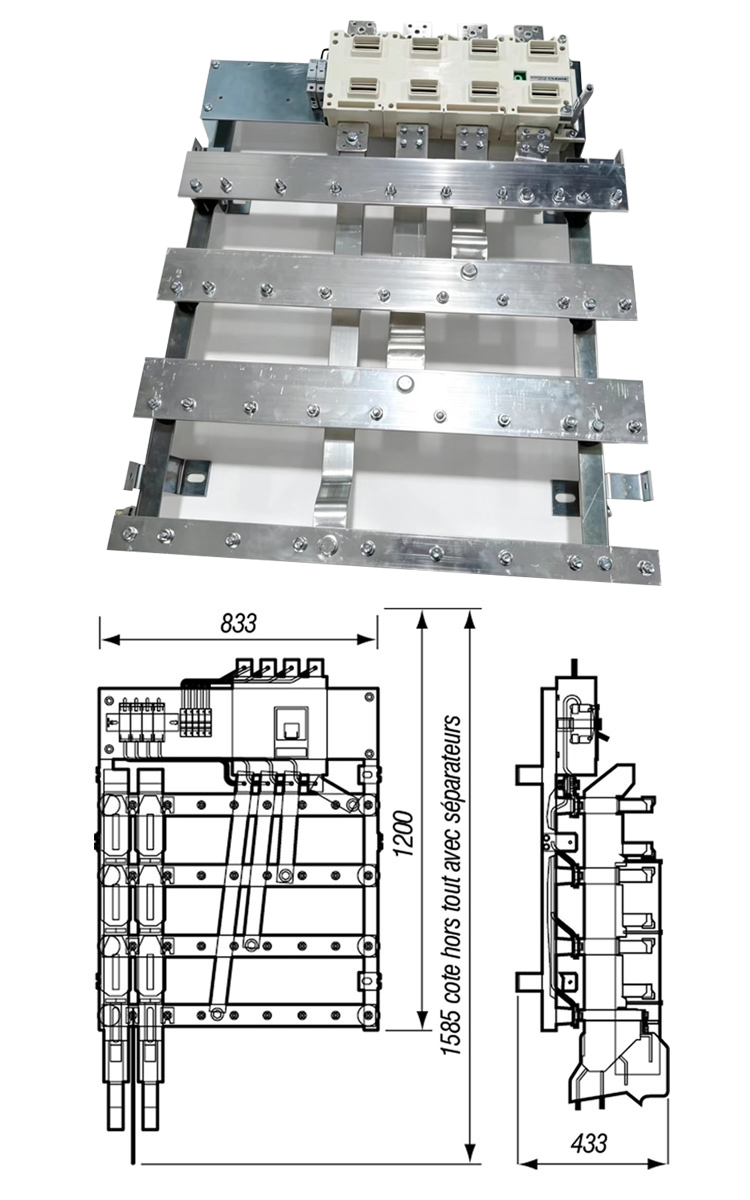

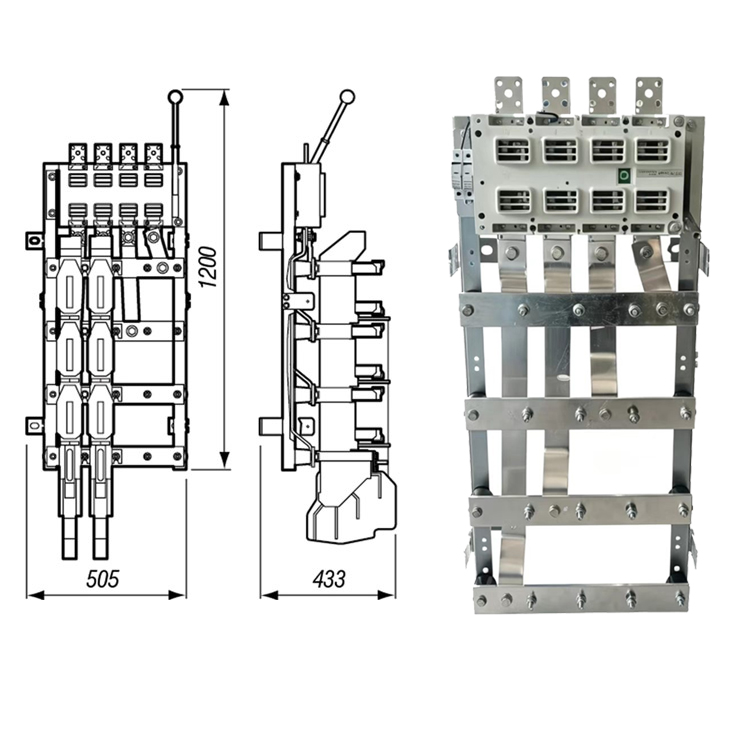

Dimensions
